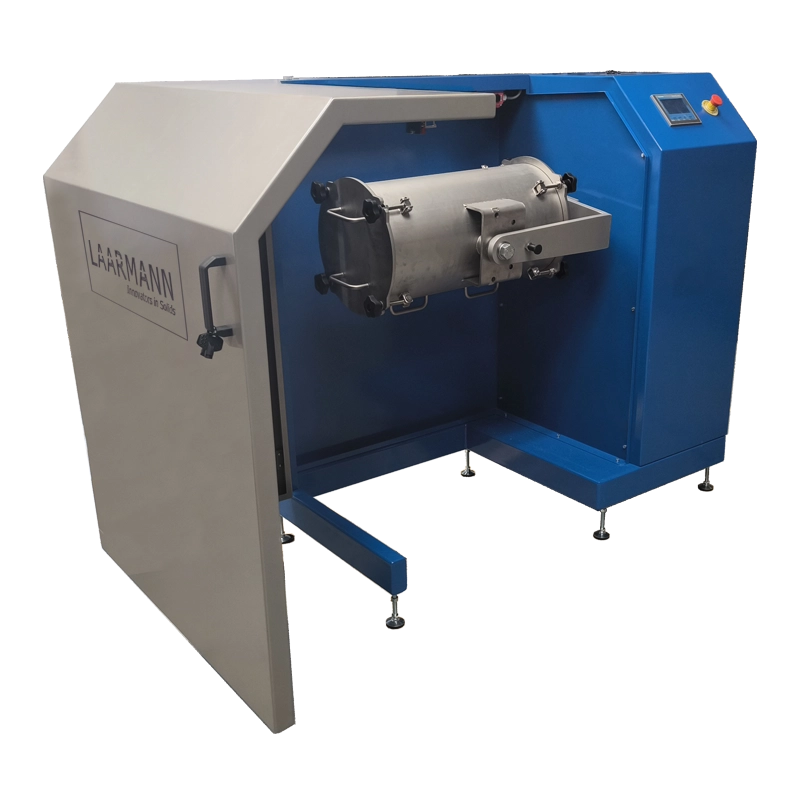

Molino de Bolas y Barras LMBRM
El Molino de Bolas y Barras tipo LMBRM es una máquina de proceso y de laboratorio adecuada para moler y homogeneizar materiales blandos, fibrosos, duros y quebradizos en fase seca y húmeda.
El LMBRM es adecuado para molienda normal y molienda Bond, según el tambor (tamaño) utilizado. Dado que la máquina cuenta con una abertura intercambiable, pueden instalarse tambores de diferentes tamaños en la máquina. Con un sistema de funcionamiento manual y automático, es adecuado para numerosas aplicaciones. Con ajustes intercambiables de tiempo, rotación y velocidad, el LMBRM puede configurarse por completo según sus necesidades.

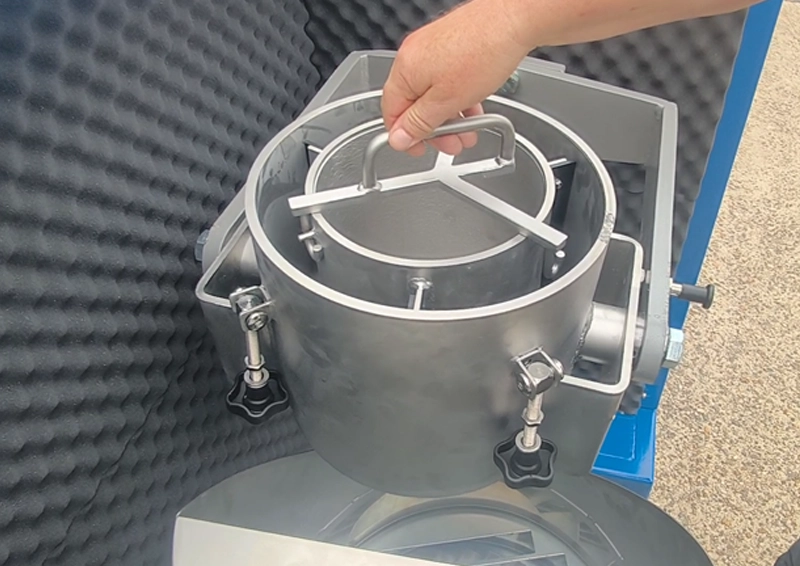

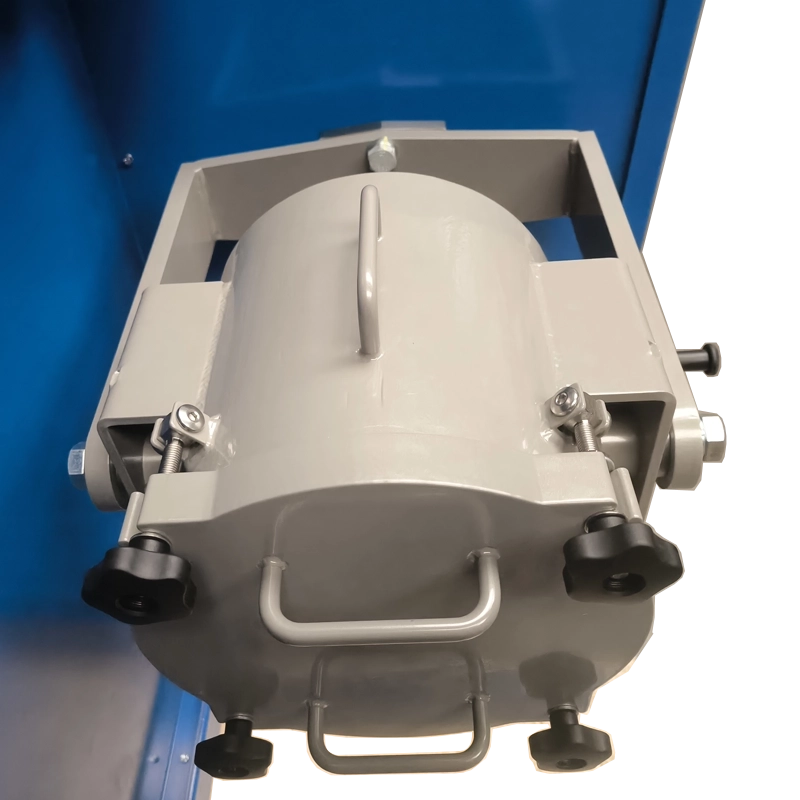

El dispositivo elevador del tambor garantiza una elevación y colocación sencillas.
El dispositivo cuenta con dos aberturas guía en la parte inferior que reciben las ruedas, asegurando que el dispositivo elevador se coloque correctamente al soltar el tambor en la máquina.
El dispositivo elevador del tambor incluye un pedal y una perilla de descenso para reducir al mínimo el esfuerzo físico.
Características y Ventajas
- Ajuste de velocidad variable
- Tambor modular con un volumen de 1 a 42 litros

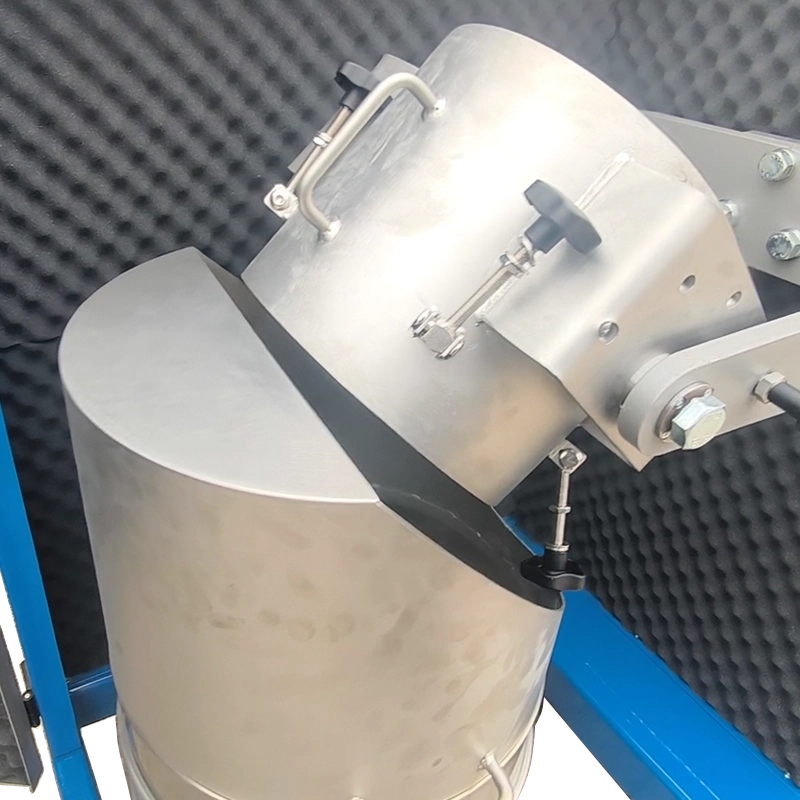

- Conjunto ergonómico de separación de muestras compuesto por embudo de salida y tamices con asa
- Colector de muestras extraíble

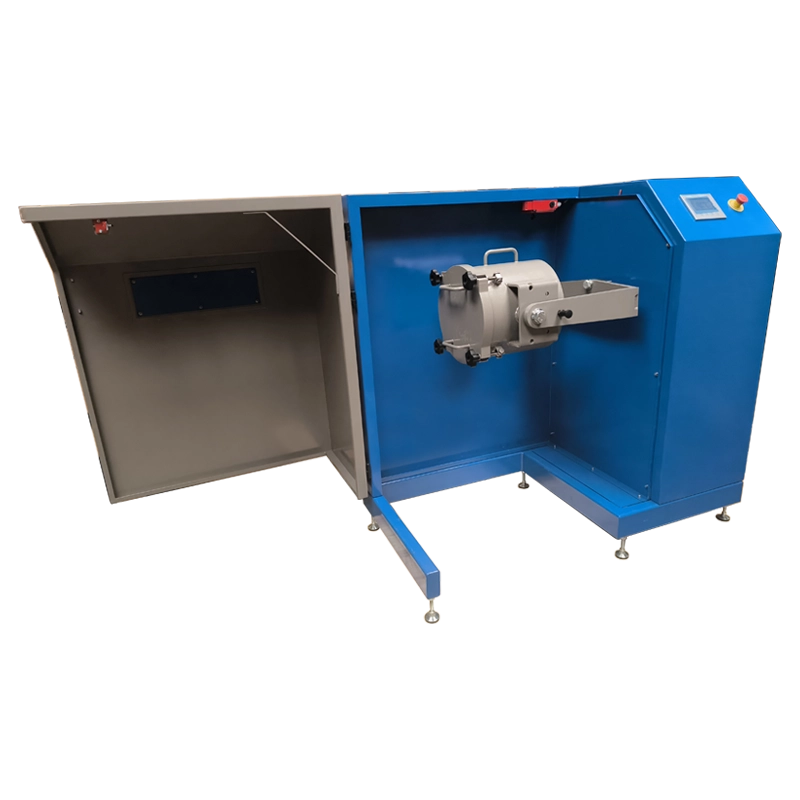

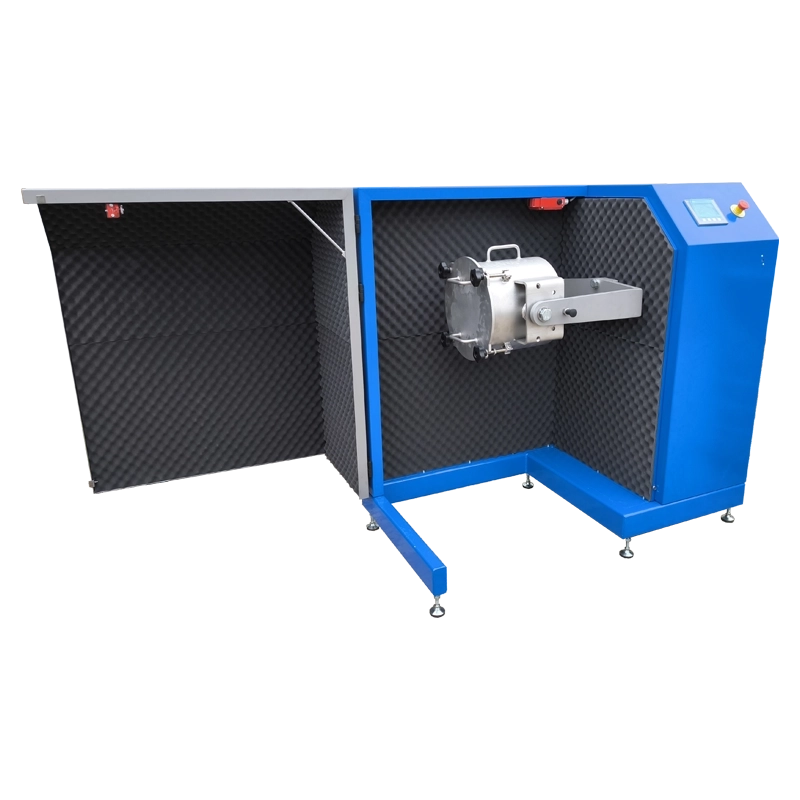

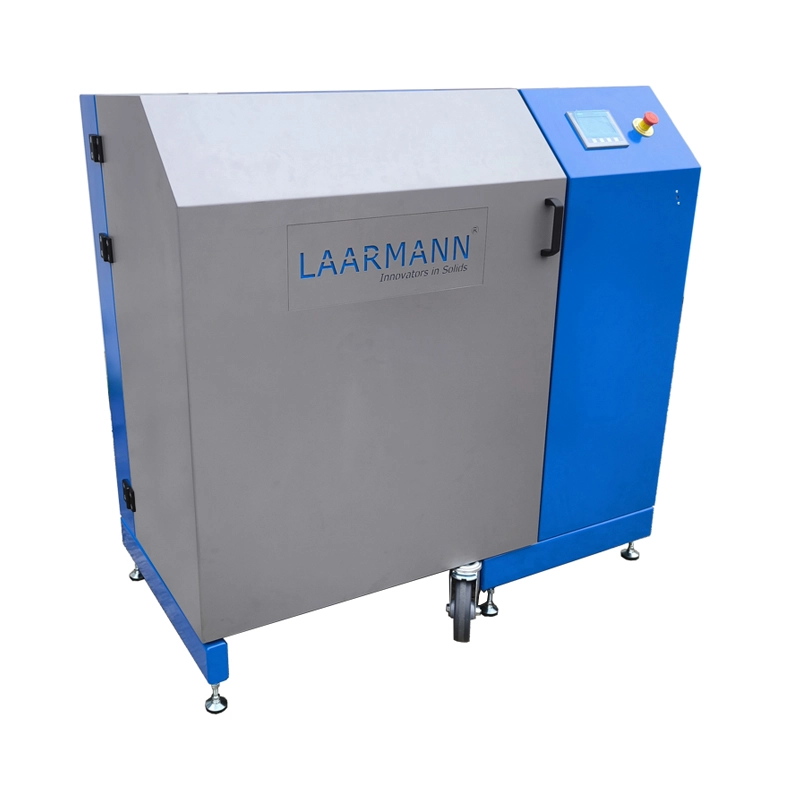

- Carcasa sólida de reducción de ruido acústico con detección de seguridad para detener el motor al abrir la tapa
- Puede fabricarse para aplicaciones según la norma Bond
- Panel de control con pantalla táctil
- Botón de parada de emergencia
- Flexibilidad en la aplicación de molienda gracias al cambio entre tambores de barras y de bolas
Especificaciones Técnicas
| Molino de bolas y barras | Molino de bolas Bond | Molino de barras Bond | |
| Aplicaciones | Separación de diferentes materiales, en particular minerales, mediante la agitación de una mezcla pulverizada de sólidos en líquidos |
Medición de la moturabilidad de materiales | Medición de la moturabilidad de materiales |
| Principio de funcionamiento | Molienda | Molienda | Molienda |
| Tamaño de alimentación | < 25 mm | 3,35 mm | 12,50 mm |
| Cantidad de alimentación | Según el tamaño del tambor | 15 kg | 20 kg |
| Finura final | < 20 µm* | 100 micras (µm) | 2100 micras (µm) |
| Ajuste de la finura final | Mediante ajuste de velocidad variable y carga de bolas/barras | - | - |
| Ajuste de velocidad | 10-70 rpm | Requisito de 70 rpm | Requisito de 46 rpm |
| Método de ajuste | Panel de control digital | Panel de control digital | Panel de control digital |
| Diámetro del tambor | 300 mm | 304,8 mm / 12 pulgadas | 304,8 mm / 12 pulgadas |
| Longitud del tambor | 300 mm - 600 mm | 304,8 mm / 12 pulgadas | 609,6 mm / 24 pulgadas |
| Volumen del tambor | 1, 6, 12, 21 o 42 litros | 21 litros | 21 litros |

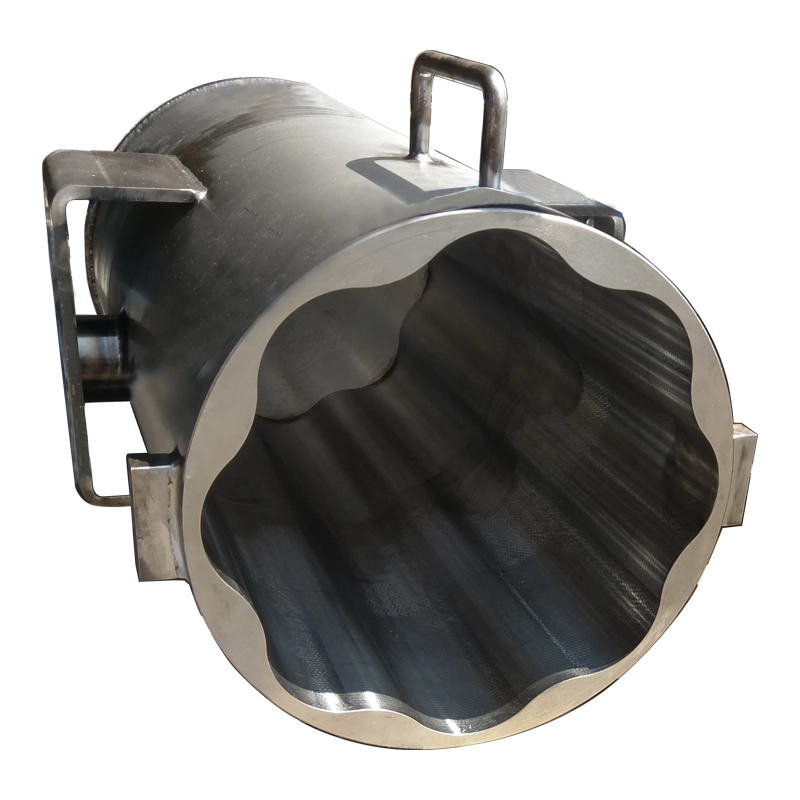

| Especificación del tambor | Estándar | Esquinas redondeadas, pared lisa, sin elevadores | Estructura ondulada |
| Material consumible | Bolas de molienda de acero inoxidable o acero templado | Bolas de molienda de acero inoxidable o acero templado | Bolas de molienda de acero inoxidable o acero templado |
| Tamaños de consumibles | Bolas de molienda: 0,5 mm - 80 mm | 43 bolas de 1,45” 67 bolas de 1,17” 10 bolas de 1” 71 bolas de 0,75” 94 bolas de 0,61” |
2 barras de 1,75 pulgadas de diámetro x 21 pulgadas de longitud 6 barras de 1,25 pulgadas de diámetro x 21 pulgadas de longitud |
| Tamaños de malla del tamiz | Personalizados, según el tamaño de las bolas de molienda utilizadas | - | - |
| Tamaño del colector | 20 litros | 20 litros | 20 litros |
| Requisitos eléctricos | 2,2 kW | 2,2 kW | 2,2 kW |
| Suministro eléctrico | 400V ± 10% ± 50/60Hz | 400V ± 10% ± 50/60Hz | 400V ± 10% ± 50/60Hz |
| Conexión eléctrica | Trifásica | Trifásica | Trifásica |
| Punto de extracción de polvo | 1 | 1 | 1 |
| Norma | CE | CE | CE |
| Código de protección | IP40 | IP40 | IP40 |
| Peso | 475 kg | 475 kg | 475 kg |
| Dimensiones (ancho x largo x alto) | 735 x 1415 x 1360 mm (cerrado) 1127 x 2368 x 1360 (abierto) |
735 x 1415 x 1360 mm (cerrado) 1127 x 2368 x 1360 (abierto) |
735 x 1415 x 1360 mm (cerrado) 1127 x 2368 x 1360 (abierto) |
Principio de funcionamiento del molino de bolas y barras
El Molino de Bolas y Barras LMBRM puede utilizar tanto tambores de bolas como de barras. Este molino es versátil y puede adaptarse a la molienda con barras o con bolas, según la aplicación.
El molino de bolas y barras consta de una gran carcasa cilíndrica, fabricada en acero inoxidable, que gira alrededor de su eje horizontal.
La carcasa está diseñada para soportar las fuerzas y el desgaste asociados a la molienda tanto con barras como con bolas.
Los tambores para molino de barras tienen una relación longitud-diámetro mayor (1,5 a 3,0), mientras que los tambores para molino de bolas tienen una relación más corta (1,0 a 1,5).
Un molino combinado está diseñado con una relación flexible, lo que permite adaptarse a ambos modos de funcionamiento.
El molino está montado sobre rodamientos y accionado por un motor. Esto garantiza la rotación del molino a las velocidades necesarias para la molienda.
En la molienda con bolas, se utiliza un tambor de bolas lleno de bolas de acero o cerámica para realizar la molienda por impacto y fricción.
El material a moler se introduce en el tambor y, a medida que este gira, las bolas se voltean y trituran el material.

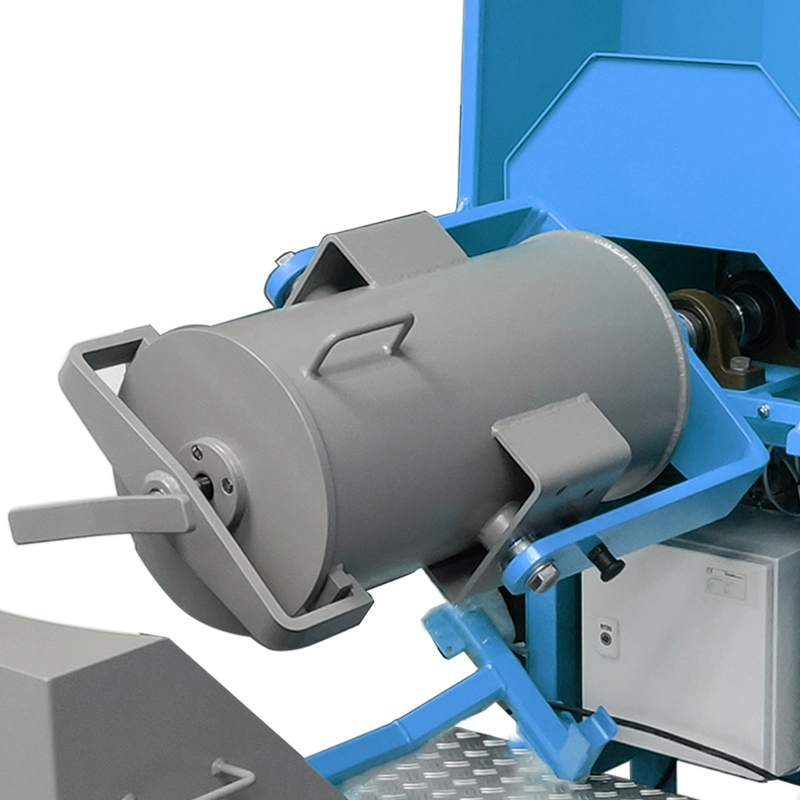

Para la molienda con barras, se utiliza un tambor lleno de barras de acero.
Las barras generan un proceso de molienda más uniforme mediante un movimiento en cascada y de rodadura, y son más adecuadas para la molienda gruesa y materiales de alimentación con tamaños de partícula grandes.
El molino está diseñado para permitir un cambio sencillo entre ambos tambores, para utilizar bolas o barras.
Un molino capaz de utilizar tanto tambores de bolas como de barras es una máquina de molienda versátil, diseñada para manejar diferentes tipos de materiales y ofrecer flexibilidad en la reducción del tamaño de partícula.
Este diseño de doble propósito ofrece adaptabilidad para una amplia gama de aplicaciones industriales, incluyendo la minería, el procesamiento de minerales y la preparación de materiales, permitiendo a las operaciones cambiar de forma eficiente entre métodos de molienda gruesa y fina.
Aplicaciones Bond
El molino de bolas/barras LAARMANN está diseñado para satisfacer los requisitos industriales de molienda de carbón, cemento y una amplia variedad de menas relacionadas con el índice de trabajo del molino de bolas Bond y el molino de barras Bond.
Este índice se utiliza para calcular los requisitos de potencia de un molino de barras. Además, permite un cálculo más preciso de la energía de conminución necesaria.
El índice RWI se utiliza para un tamaño de producto de trituración secundaria en el rango de 25 mm hasta 2,1 mm, y el índice BWI se utiliza desde 2,1 mm hasta 100 µm, que es el tamaño de producto habitual.
El molino de bolas/barras consta de un motorreductor montado sobre un chasis de acero macizo de alta precisión, completo con embudo de salida y un juego de tamices de separación, además de un colector de muestras.

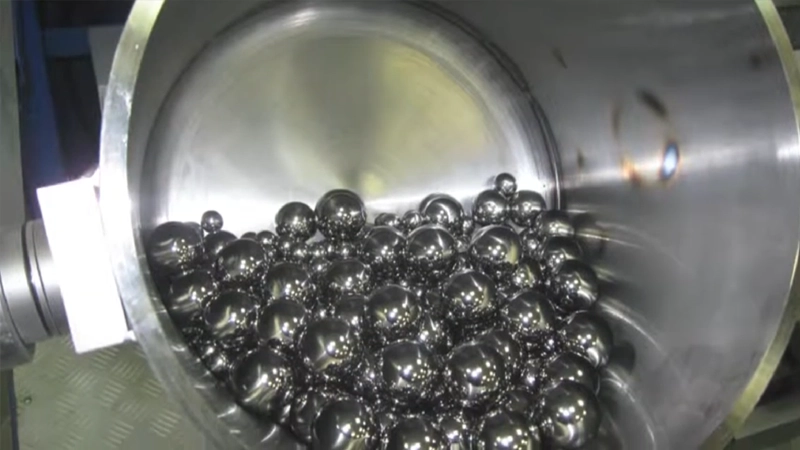

El número óptimo de bolas para el molino de bolas Bond es 285. Sin embargo, a medida que las bolas se desgastan, su tamaño varía. Por lo tanto, el número total de bolas debe ajustarse para obtener una masa final de 20.125 gramos. No
retire todas las bolas de un mismo tamaño; intente mantener la proporción correcta de bolas por tamaño. Realice ajustes finos añadiendo o retirando bolas pequeñas.

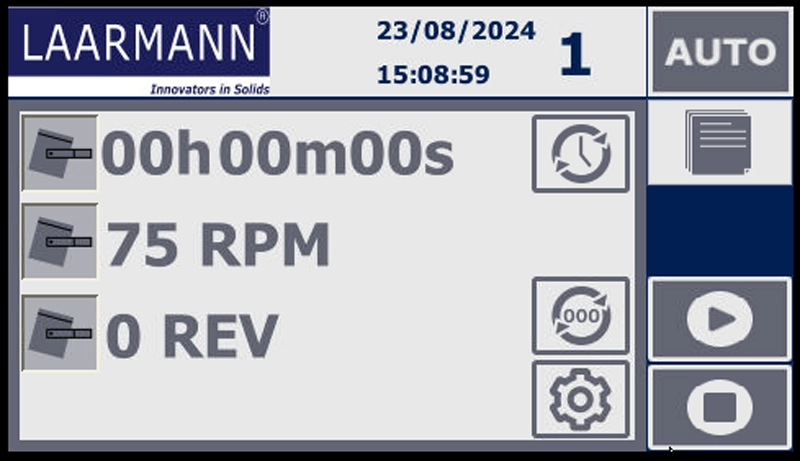

Panel de Control
Los molinos de barras suelen estar equipados con sistemas de control sofisticados que supervisan y ajustan diversos parámetros, como la velocidad del molino, los ajustes de tiempo y la asistencia durante el llenado o vaciado del tambor. El molino debe contar con un sistema de control de velocidad ajustable para adaptarse a diferentes medios de molienda. Los molinos de barras suelen funcionar a velocidades más bajas que los molinos de bolas, por lo que el motor y el sistema de accionamiento deben ser lo suficientemente flexibles para adaptarse a ambos modos. Estas opciones ayudan a optimizar el proceso de molienda para obtener resultados eficientes y constantes.
Medios de Molienda

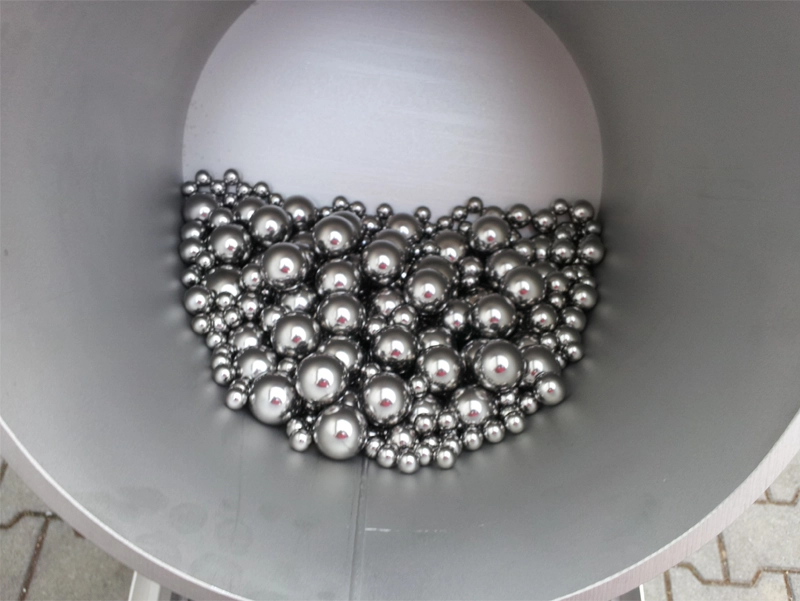

El tambor del molino de bolas utiliza medios de molienda esféricos (bolas) fabricados en acero, cerámica u otros materiales. Ideal para molienda fina, a menudo produciendo tamaños de partícula muy finos.
Funciona a una velocidad de rotación mayor que los molinos de barras.

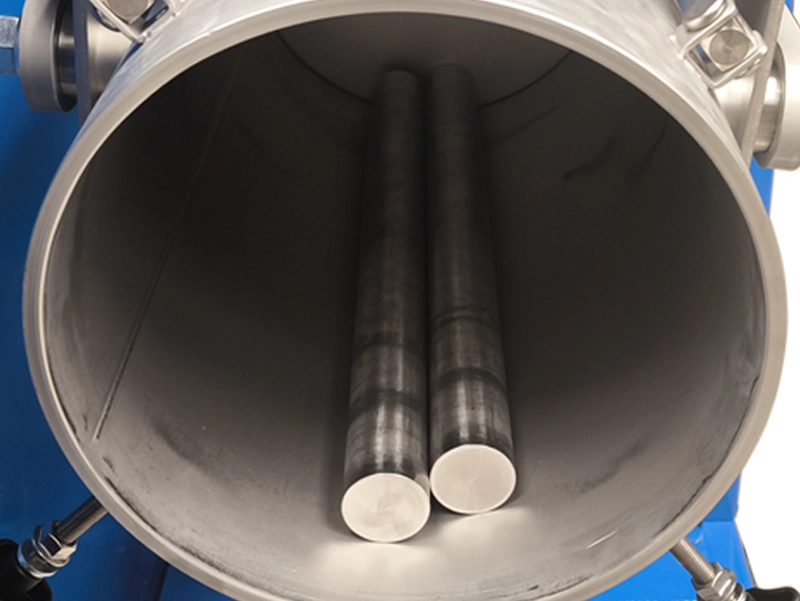

El tambor del molino de barras utiliza barras de acero largas y cilíndricas como medio de molienda. Más eficiente para molienda gruesa y materiales con tamaños de alimentación mayores.

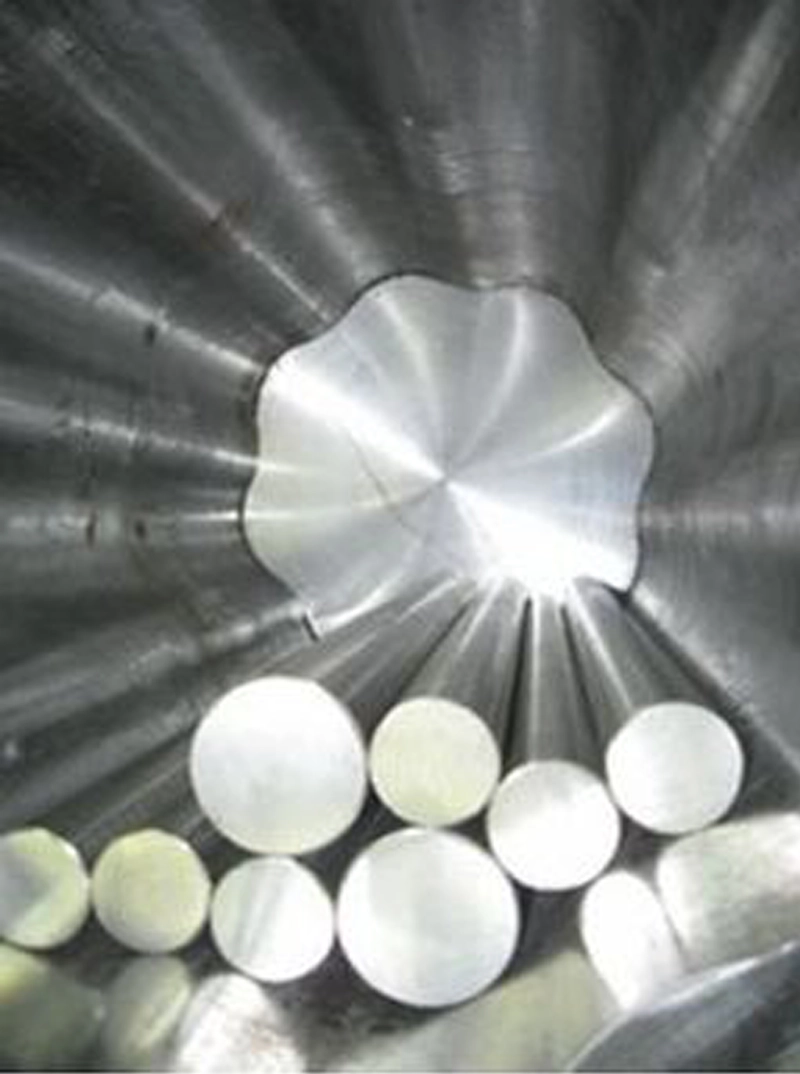

Las barras funcionan con un movimiento de volteo, creando trayectorias de molienda paralelas para una reducción de tamaño más uniforme.
Preguntas Frecuentes sobre el Molino de Bolas y Barras LM-BRM
- Minería y procesamiento de minerales
- Laboratorios metalúrgicos y refinerías
- Laboratorios de ciencia de materiales y cerámica
- Laboratorios geológicos y de control de calidad
Aplicaciones
- Los molinos de barras se utilizan ampliamente en plantas de procesamiento de minerales para moler la mena antes de otras etapas de procesamiento, como la flotación o la lixiviación.
- Son especialmente eficaces para moler materiales quebradizos o materiales que no son excesivamente duros.
- Se utilizan en plantas de preparación de carbón para moler el carbón hasta obtener un polvo fino destinado a la generación de energía o a su posterior procesamiento.
- Se emplean en la molienda de materias primas y clinker en el proceso de producción de cemento.
- Los molinos de barras pueden utilizarse para producir áridos finos, como arena, moliendo materias primas como granito o caliza.
- Adecuados para molienda fina en aplicaciones como el procesamiento de minerales, la fabricación de cemento y la producción de polvo fino.
- Se utilizan habitualmente cuando se requieren tamaños de partícula más finos.
- Ideales para la molienda gruesa de menas y materiales, a menudo utilizados en la etapa inicial de los circuitos de molienda en minería.
- Los molinos de barras son preferibles cuando la alimentación es de mayor tamaño y se desea un producto relativamente grueso.
Cemento, clinker de cemento, hormigón, carbón, coque, minerales, menas, escorias, muestras de suelo, lodos, vidrio, cerámica, corindón, productos farmacéuticos, productos químicos, alimentos, piensos para animales, cremas y emulsiones, pintura
