Installation einer Schlammdosiersystem
LAARMANN hat eine Schlammdosiersystem-Anlage entwickelt und hergestellt. Das Dosiersystem dient dazu, eine bestimmte Menge an Materialien mit Wasser zu vermischen, die anschließend über einen Hochdruckschlauch abgegeben werden kann. Diese Mischung wird zu Test- und Analysezwecken in andere Maschinen geleitet.
Die Anlage wird über einen digitalen Bildschirm gesteuert, der einfach zu bedienen ist. Das Zuführsystem ist so konzipiert, dass es von einem einzelnen Bediener bedient werden kann.

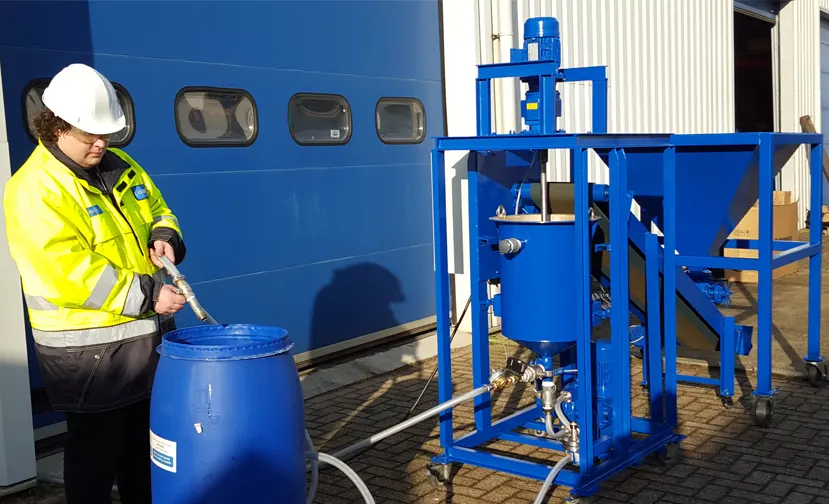

Die Maschine besteht aus drei Teilen:
1: die Hauptsteuereinheit,
2: das Förderband
3: den Dosiertrichter für Feststoffe.
Die Haupteinheit umfasst die Steuereinheit, den Mischer, die Wasserdosierung sowie die Absaugpumpe mit Drucksensor. Das Förderband ist über einen Stecker mit der Haupteinheit verbunden, sodass es zur Reinigung abgenommen werden kann. Der Dosierbehälter für Feststoffe ist ebenfalls über einen Stecker mit der Haupteinheit verbunden, sodass er separat gereinigt und problemlos befüllt werden kann
Technische Daten
| Anwendungsbereiche | Trennung verschiedener Stoffe, insbesondere Mineralien, durch Rühren einer pulverförmigen Mischung aus Feststoffen in Flüssigkeiten |
| Funktionsprinzip | Dosierung, Vermischung und Abgabe |
| Hauptkomponenten | Bedienfeld, Förderband, Dosiertrichter für Feststoffe |
| Maximale Korngröße | 5 mm |
| Stromversorgung | 380–400 V |
| Elektrische Anforderungen | 2,5 kW |
| Stromanschluss | 3-phasig |
| Gewicht | 420 kg |
| Abmessungen (Länge x Breite x Höhe) | 3210 × 1130 × 1900 mm |
Funktionsweise

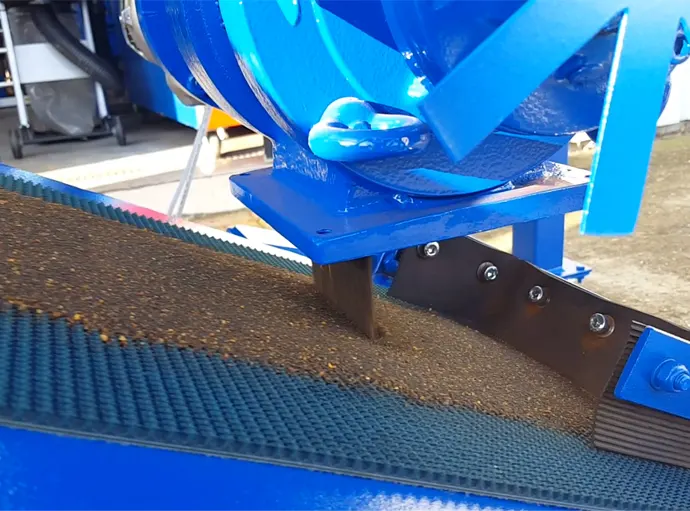

Das Material wird in den Aufgabetrichter befördert, von wo aus es über eine Drehschleuse portionsweise auf das Zuführband transportiert wird. Das Zuführband befördert das Material in den Mischer.
Die Geschwindigkeit des Zuführbands richtet sich nach der Wassermenge im Mischer. Das Material wird mit Wasser vermischt und kann anschließend über einen Druckschlauch verwendet und ausgegeben werden.
Diese Konfiguration basiert auf einem Mischbedarf von 30/40 l und kann an die Anforderungen des Kunden angepasst werden.
Die Anlage ist mit einem digitalen Bedienfeld mit Hand- und Automatikbetrieb ausgestattet, das einfach zu bedienen ist. Im Handbetrieb können benutzerdefinierte Parameter eingegeben werden, wie zum Beispiel:
- Pumpendrehzahl
- Mischerdrehzahl sowie
- das Ein- und Ausschalten des Förderbands und des Wasserventils
- die Kilogramm-Menge, die gemischt werden soll.
- den Feststoffanteil im Verhältnis zur Wassermenge
- das Gesamtchargenvolumen
- die Gesamtmischzeit und die Mischgeschwindigkeit
