LMBM Kugelmühle
Die LMBM ist eine Prozess- und Labormaschine, die sich zum Mahlen und Homogenisieren von weichen, faserigen, harten und spröden Materialien im trockenen und nassen Zustand für Labor- und Prozessmahlanwendungen eignet.
Die LMBM-Kugelmühle von LAARMANN ist eine hocheffiziente Labor- und Prozessmühle, die für das präzise Mahlen und Homogenisieren von weichen, harten, faserigen und spröden Materialien sowohl unter nassen als auch unter trockenen Bedingungen ausgelegt ist. Dank ihrer robusten Bauweise und der digitalen Touch-Steuerung liefert sie eine gleichmäßige Korngröße und einen anpassungsfähigen Betrieb für F&E-Labore, Pilotanlagen und kleine Produktionsumgebungen.
Die Kugelmühle ist für eine Kugelfüllung von bis zu 30 % des Gesamtvolumens ausgelegt.
Der Mahlbehälter wird mit Mahlkugeln und der Probe befüllt und für die gewünschte Zeit mahlen gelassen.

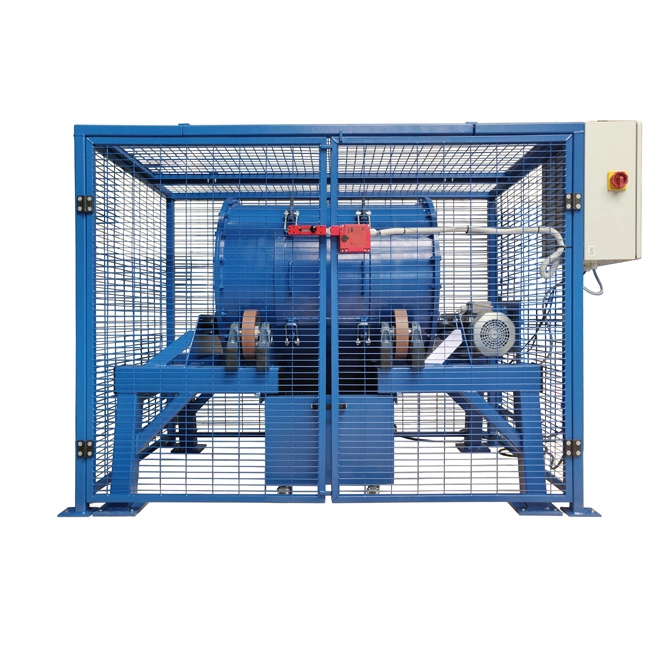

Die Mahlkammer der LMBM ist von einem Sicherheitsgehäuse mit einem Sicherheitsverriegelungssystem umgeben.
Auf Anfrage können wir das Volumen der Kugelmühle an Ihre Anforderungen anpassen
Merkmale und Vorteile
- Digitale Steuerung über Touchscreen
- Hohe Schleifleistung
- Trommelgröße nach Kundenwunsch
- Einfache Wartung
- Einfache Bedienung
Technische Daten
| Anwendungsbereiche | Trennung verschiedener Stoffe, insbesondere Mineralien, durch Rühren einer pulverförmigen Mischung aus Feststoffen in Flüssigkeiten |
| Funktionsprinzip | Reibung |
| Aufgabegröße | < 25 mm* |
| Endfeinheit | 1 mm* |
| Drehzahleinstellung | 7–33 U/min |
| Einstellmethode | digitales Bedienfeld |
| Verbrauchsmaterial | Standardstahl, Chromstahl, Zirkonium, Wolframkarbid; weitere Materialien auf Anfrage |
| Max. Fassungsvermögen der Schleiftrommel | 150 l – 450 l (nach Kundenwunsch) |
| Stromversorgung | 1,1 kW |
| Elektrische Anforderungen | 3-phasig |
| Stromanschluss | 380/400 V ± 10 % – 50 Hz |
| Standard | CE |
| Schutzart | IP30 |
| Gewicht | 750 kg |
| Abmessungen (Breite × Länge × Höhe) | 1968 × 1088 × 1525 mm (mit Schutzgitter) |
Funktionsprinzip der Kugelmühle
Die LMBM-Kugelmühle ist eine Mahlmaschine, die vorwiegend in Laboren, Pilotanlagen und im Kleinmaßstab in der Produktion eingesetzt wird.
Sie eignet sich ideal für die hochpräzise Aufbereitung kleiner Materialchargen und ist daher in Branchen wie dem Bergbau, der Keramikindustrie, der chemischen Industrie und der Materialwissenschaft von großem Nutzen.
Dieser Kugelmühlen-Typ ist vielseitig und effizient und eignet sich zum Mahlen, Mischen und Vermengen von Materialien, um feine und gleichmäßige Korngrößen zu erzielen.
Die Kugelmühle besteht aus einer rotierenden zylindrischen Trommel aus hochfestem Stahl oder Keramik.
Die Trommel ist mit verschleißfesten Auskleidungen versehen, um sie vor Abrieb zu schützen.
Die Trommel hat ein Fassungsvermögen zwischen 150 und 450 Litern und eignet sich somit ideal für den Einsatz im mittleren Maßstab. Dank dieses Fassungsvermögens kann sie beträchtliche Materialmengen verarbeiten, ohne dabei viel Platz zu beanspruchen.

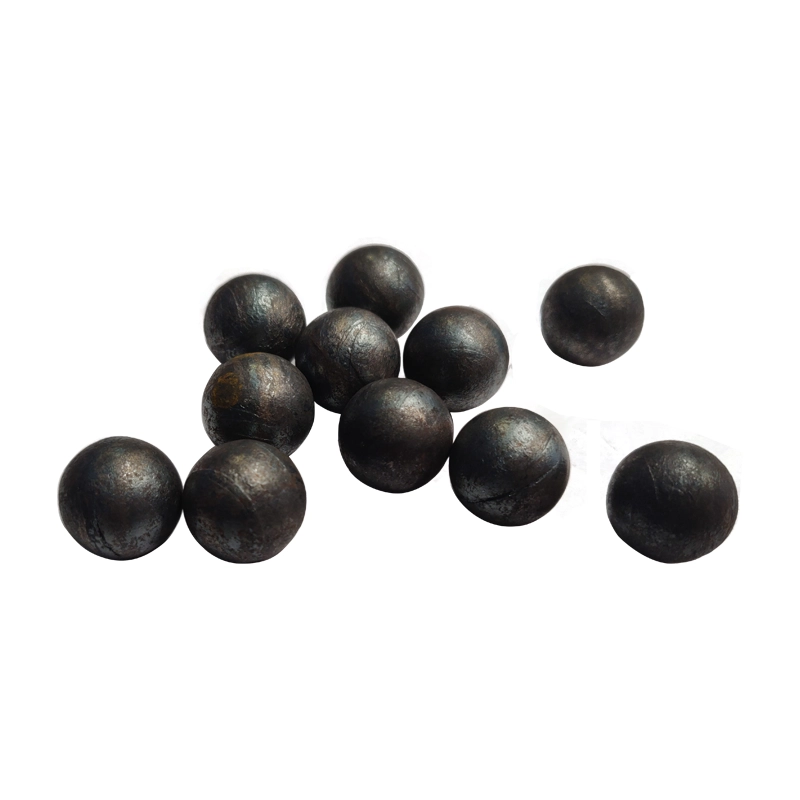

Die Trommel wird mit Mahlkörpern befüllt, in der Regel Stahl- oder Keramikkugeln unterschiedlicher Größe. Diese Kugeln dienen dazu, das Material durch Aufprall und Reibung zu zerkleinern, zu mahlen und zu vermischen.
Die Trommel wird von einem Elektromotor angetrieben, der über ein Getriebe mit der Trommel verbunden ist. Die Drehzahl des Motors lässt sich häufig einstellen, um den Mahlprozess zu optimieren.

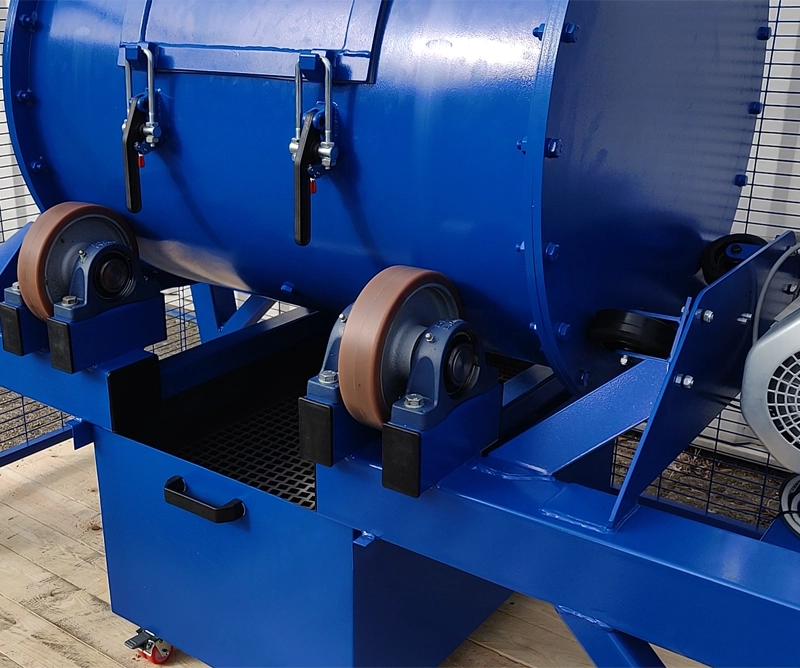

Die Kugelmühle verfügt über eine Auslassöffnung, über die das gemahlene Material nach Abschluss des Mahlprozesses entnommen werden kann. Sie kann mit Sieben ausgestattet sein, um die Korngröße des Endprodukts zu steuern.
Die 150–450-Liter-Kugelmühle ist eine vielseitige, effiziente und kompakte Mahlösung für Anwendungen mittleren Umfangs. Sie bietet eine hohe Mahlleistung, eine gleichmäßige Partikelgrößenverteilung und Flexibilität bei der Verarbeitung einer breiten Palette von Materialien.
Dank ihrer robusten Bauweise, Energieeffizienz und Skalierbarkeit ist sie eine ausgezeichnete Wahl für Branchen wie Bergbau, Keramik, Chemie und Pharmazie, die präzises Mahlen und Mischen erfordern.
So funktioniert es

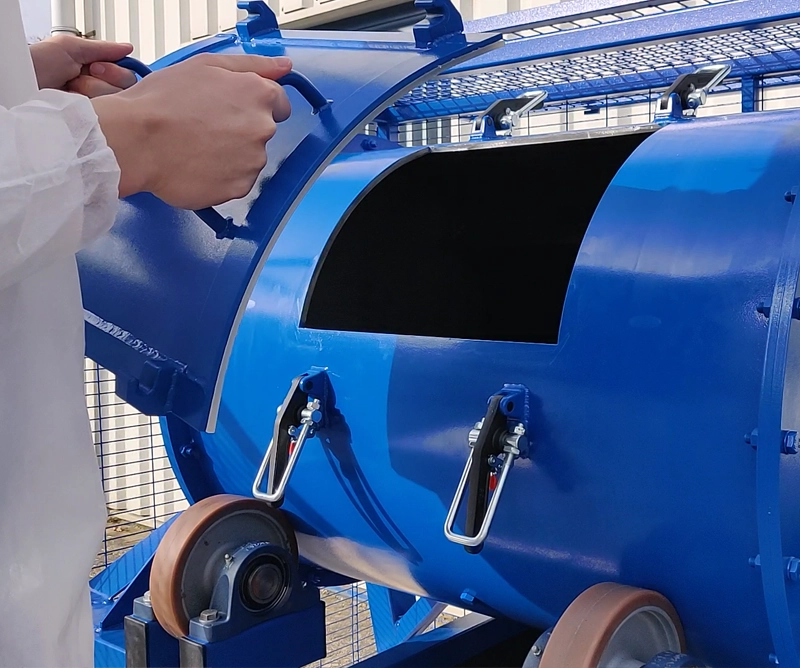

Das Rohmaterial und die Mahlkörper werden über eine Öffnung an der Oberseite in die Trommel eingefüllt. Anschließend wird die Trommel sicher verschlossen. Sobald sich die Trommel zu drehen beginnt, werden die Mahlkörper durch die Zentrifugalkraft an der Innenwand der Trommel emporgehoben. Sobald sie eine bestimmte Höhe erreichen, fallen sie wieder nach unten und zerkleinern das Material durch Aufprall und Reibung. Die Mahlzeitdauer, die Drehzahl und die Größe der Mahlkörper können angepasst werden, um die endgültige Partikelgröße und Konsistenz des gemahlenen Materials zu steuern.
Sicherheitsmerkmale

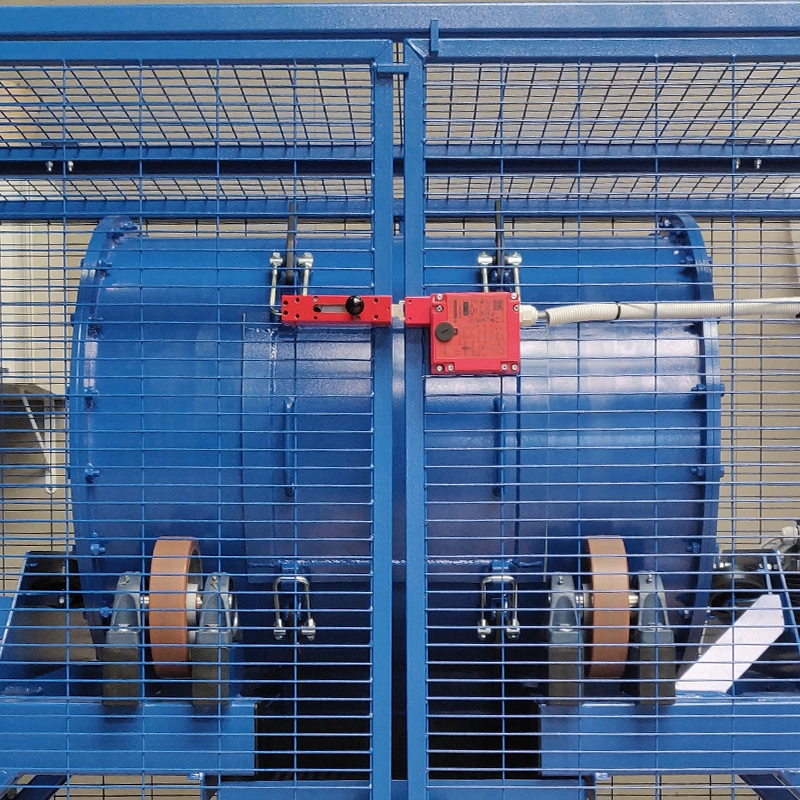

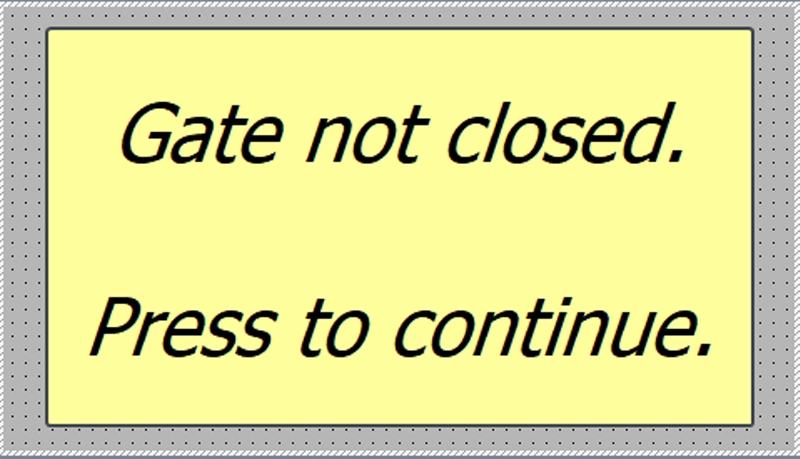

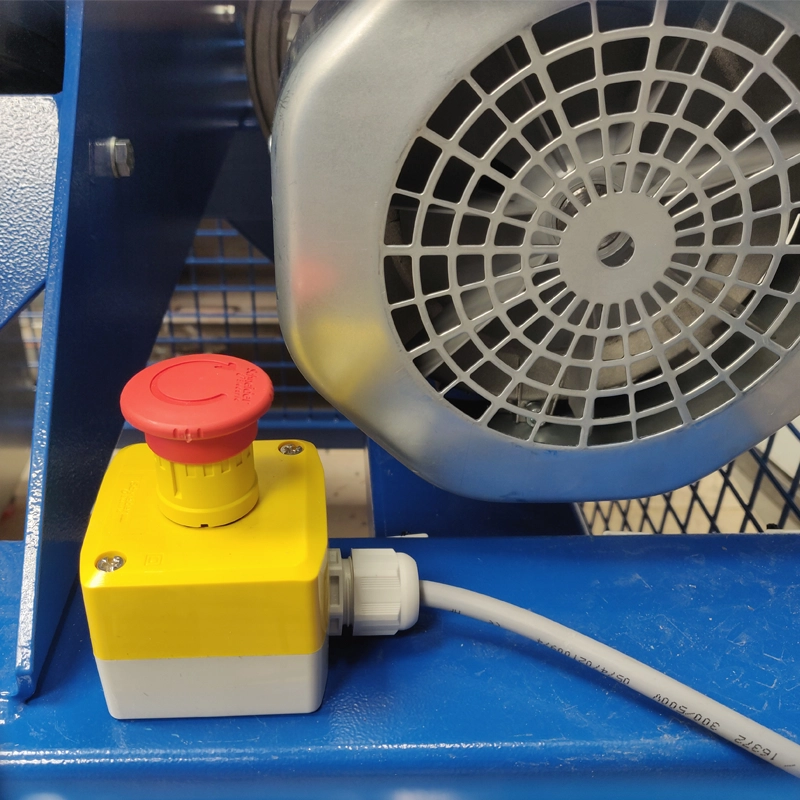

Die Maschine ist mit Sicherheitsverriegelungen ausgestattet, um einen versehentlichen Betrieb zu verhindern, wenn die Trommel offen oder nicht ordnungsgemäß gesichert ist. Kugelmühlen verfügen über einen Überlastschutz, um Schäden am Motor und anderen Komponenten bei übermäßiger Belastung zu verhindern.
LM-BM-Kugelmühle – FAQ (Häufig gestellte Fragen)
Anwendungsbereiche
- Wird zum Mahlen von Erzen und Mineralien eingesetzt, um diese für die Weiterverarbeitung vorzubereiten, einschließlich Flotation, Auslaugung oder metallurgischer Untersuchungen.
- Ideal zum Mischen und Mahlen von Rohstoffen, die bei der Herstellung von Keramik, Fliesen und Glas verwendet werden. Die gleichmäßige Korngröße gewährleistet eine bessere Qualität des Endprodukts.
- Eignet sich zur Herstellung feiner Pulver aus Chemikalien und Pigmenten, die für Beschichtungen, Farben und andere chemische Formulierungen unerlässlich sind.
- Wird zum Mahlen pharmazeutischer Wirkstoffe (APIs) eingesetzt, um die erforderliche Partikelgröße für Tablettenformulierungen und Arzneimittelabgabesysteme zu erreichen.
- Weit verbreitet in Forschungs- und Entwicklungslabors sowie in Pilotanlagen zur Entwicklung neuer Materialien und zur Prüfung ihrer Eigenschaften. Besonders nützlich bei der Entwicklung neuer Legierungen, Verbundwerkstoffe und fortschrittlicher Materialien.
Besuchen Sie unsere Seite „Anwendungen“, um unsere Datenbank mit spezifischen Anwendungsbeispielen einzusehen.
