Mini-probenteiler
Kleines Modell des Rotationsprobenteilers für präzise Laborprobenahmeergebnisse
Kleines Modell des Rotationsprobenteilers für präzise Laborprobenahmeergebnisse. Der Mini Sample Divider verfügt über eine Schale mit integrierter Vibrationskomponente darunter, mit der die Zuführgeschwindigkeit der Probe erhöht oder verringert werden kann. Die Aufgabeprobe wird mit kontrollierter Geschwindigkeit als fallender Strom zugeführt, der durch die Rotation eines „Kreises" aus Röhrchen unterhalb des Stroms entweder in einen Teil oder in gleiche Segmente aufgeteilt wird. Das Gerät arbeitet gemäß international anerkannten Probenahmeprotokollen.
Merkmale und Vorteile
- Gleichmäßige Teilung in 6 / 8 / 10 Röhrchen
- Verarbeitet feines Material bis zu einer Aufgabegröße von < 2,5 mm
- Bis zu 160 ml pro Charge (materialabhängig)
- Einstellbare Rotationsgeschwindigkeit und Vibration zur Stabilisierung der Zuführung
- Teilt kleine Materialmengen schnell und gleichmäßig
- Kompaktes Tischdesign für Labor- und Schreibtischnutzung
- Gewährleistet eine repräsentative Probe
- Einfache Bedienung sowie leichte Reinigung und Wartung
Technische Daten
| Anwendungen | Probenahme, Probenteilung, Probenreduktion |
| Anwendungsbereiche | Landwirtschaft | Biologie | Chemie / Kunststoffe | Baustoffe | Technik / Elektronik | Umwelt / Recycling | Geologie / Metallurgie | Glas / Keramik | Medizin / Pharmazie | Bergbau und Mineralaufbereitung | Zement- und Baustoffindustrie | Lebensmittel- und Futtermittelproduktion | Pharmazie | Umweltlabore (z. B. Boden- und Abfallanalyse) |
| Funktionsprinzip | Der Mini Sample Divider verteilt das Material über einen rotierenden Zuführer gleichmäßig auf mehrere Sammelröhrchen und gewährleistet so eine repräsentative Probe. |
| Maximale Aufgabegröße* | ≤ 2,5 mm |
| Chargengröße/Aufgabemenge* | ≤ 160 ml |
| Durchsatz | ≤ 160 ml pro Charge |
| Drehzahleinstellung | 18-53 U/min |
| Anzahl Teilungen | 6 - 8 - 10 Röhrchen |
| Auffangvolumen | 16 ml / Röhrchen |
| Trichtervolumen | 150 ml |
| Probenvolumen | 16 ml |
| Materialtransportmethode | Vibrationsrinne |
| Materialberührte Teile | Edelstahl / Aluminium. Andere Materialien auf Anfrage |

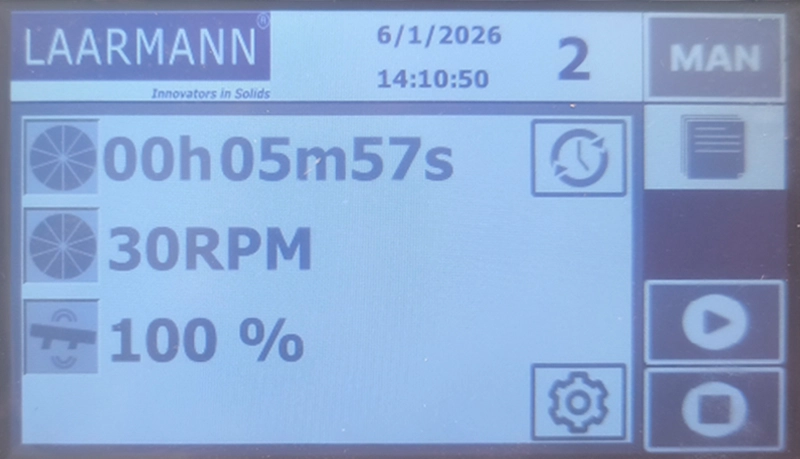

| Einstellmethode | Touchscreen-HMI mit direkter SPS-Kommunikation |
| Einstelloptionen | Rotationsgeschwindigkeit, Vibrationsfrequenz |
| Sicherungen | 10 A Glassicherung |
| Geräuschemission | 65-72 dB(A) |
| Elektrische Anforderungen | 400 Watt |
| Stromversorgung | 110-120V oder 220-240V, 50/60 Hz |
| Stromanschluss | 1-phasig |
| Norm | CE |
| Schutzart | IP54 |
| Gewicht | 15 kg |
| Abmessungen (Breite x Länge x Höhe) | 300 x 500 x 400 mm |
Funktionsprinzip des Miniprobenteiler

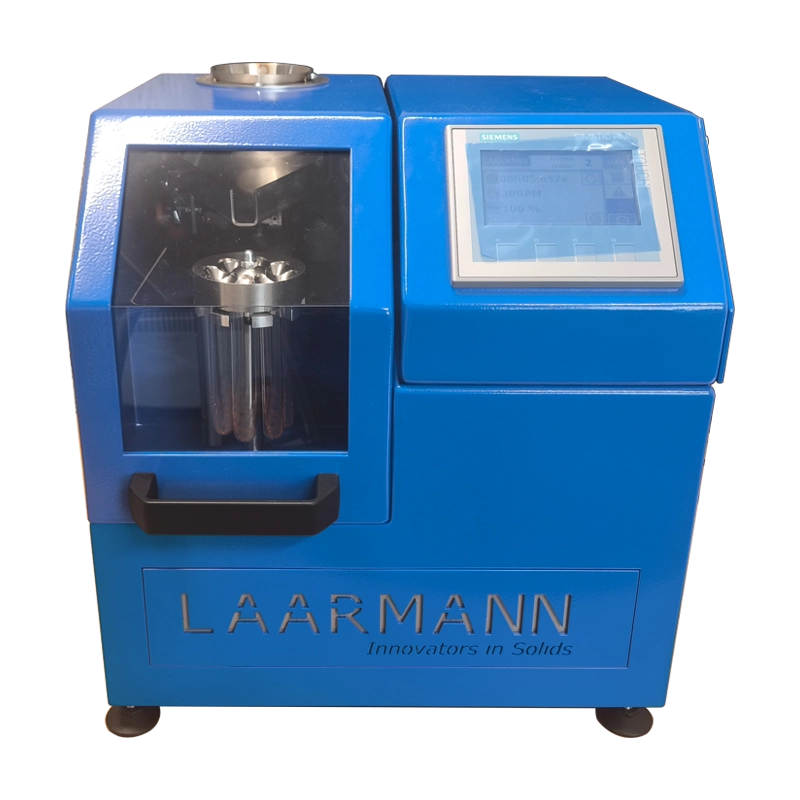

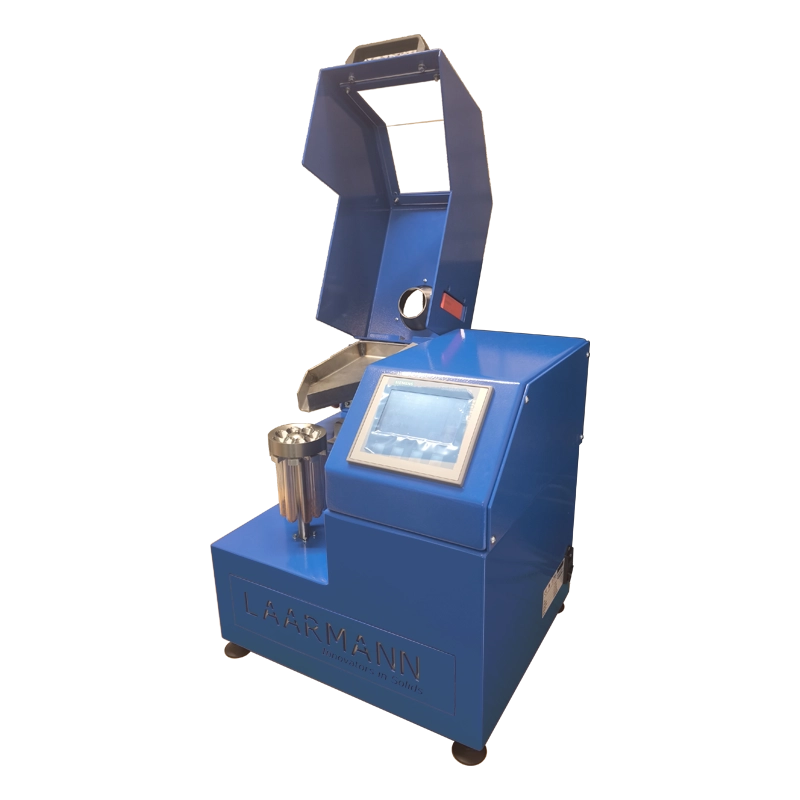

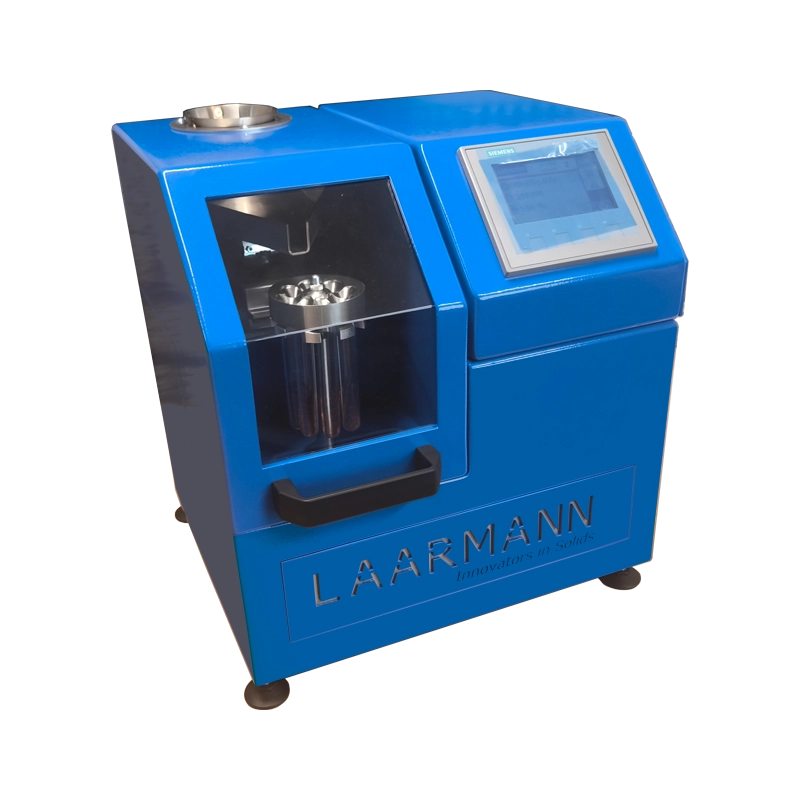

Der LAARMANN Miniprobenteiler ist ein kompakter Rotationsprobenteiler, der entwickelt wurde, um kleine Laborchargen in
gleichmäßige, repräsentative Teilproben aufzuteilen. Er wird typischerweise für Pulver, Granulate und fein zerkleinerte Materialien
(bis zu einer Aufgabegröße von ≤ 2,5 mm) eingesetzt, wenn zuverlässige analytische Ergebnisse von einer unverzerrten Probenteilung abhängen.
Das Probenmaterial wird in den Zuführtrichter eingefüllt und in den Dosierbereich geleitet, wo der Materialfluss
stabilisiert wird (zum Beispiel durch kontrollierte Vibration), um einen gleichmäßigen, wiederholbaren Zuführstrom zu erzeugen. Ein konstanter Zuführstrom
ist entscheidend: Er verhindert „Stoßförderung" und trägt dazu bei, dass jedes Sammelröhrchen die gleiche Chance erhält, die
gesamte Bandbreite der in der Charge vorhandenen Partikelgrößen zu erfassen.
Vom Dosierbereich aus wird das Material zur Mitte eines rotierenden Karussells geleitet. Während sich das Karussell dreht,
wird der Strom auf einen Ring gleichmäßig verteilter Sammelpositionen aufgeteilt. Der Mini Sample Divider kann mit
6, 8 oder 10 Probenröhrchen konfiguriert werden, sodass Sie mehrere repräsentative Teilproben in einem einzigen Durchlauf erstellen können.
Die Genauigkeit der Teilung wird durch die Synchronisierung der Karussell-Drehzahl mit der Materialzuführrate gesteuert. Durch die Anpassung
dieser Einstellungen an die Materialeigenschaften verteilt das Gerät die Charge gleichmäßig auf alle Röhrchen und
erzeugt reproduzierbare Teilungen von Durchlauf zu Durchlauf.
Nach dem Durchlauf werden die Röhrchen zur Analyse oder Weiterverarbeitung entnommen. Alle probenberührenden Teile
sind für den Laboreinsatz und einfache Reinigung ausgelegt, was zur Reduzierung von Kreuzkontamination zwischen Proben beiträgt.
Der Mini Sample Divider ist für kleine Chargen (bis zu 160 ml, materialabhängig) konzipiert und passt auf eine Labor-
werkbank, was ihn zu einer praktischen Lösung für routinemäßige QA/QC- und Probenvorbereitungsabläufe macht.
So funktioniert es
Das Material mit einer Aufgabegröße unter 2,5 Millimetern wird in den Zuführtrichter gegeben. Der Vibrationszuführer sorgt für einen gleichmäßigen Materialfluss in die rotierenden Röhrchen.

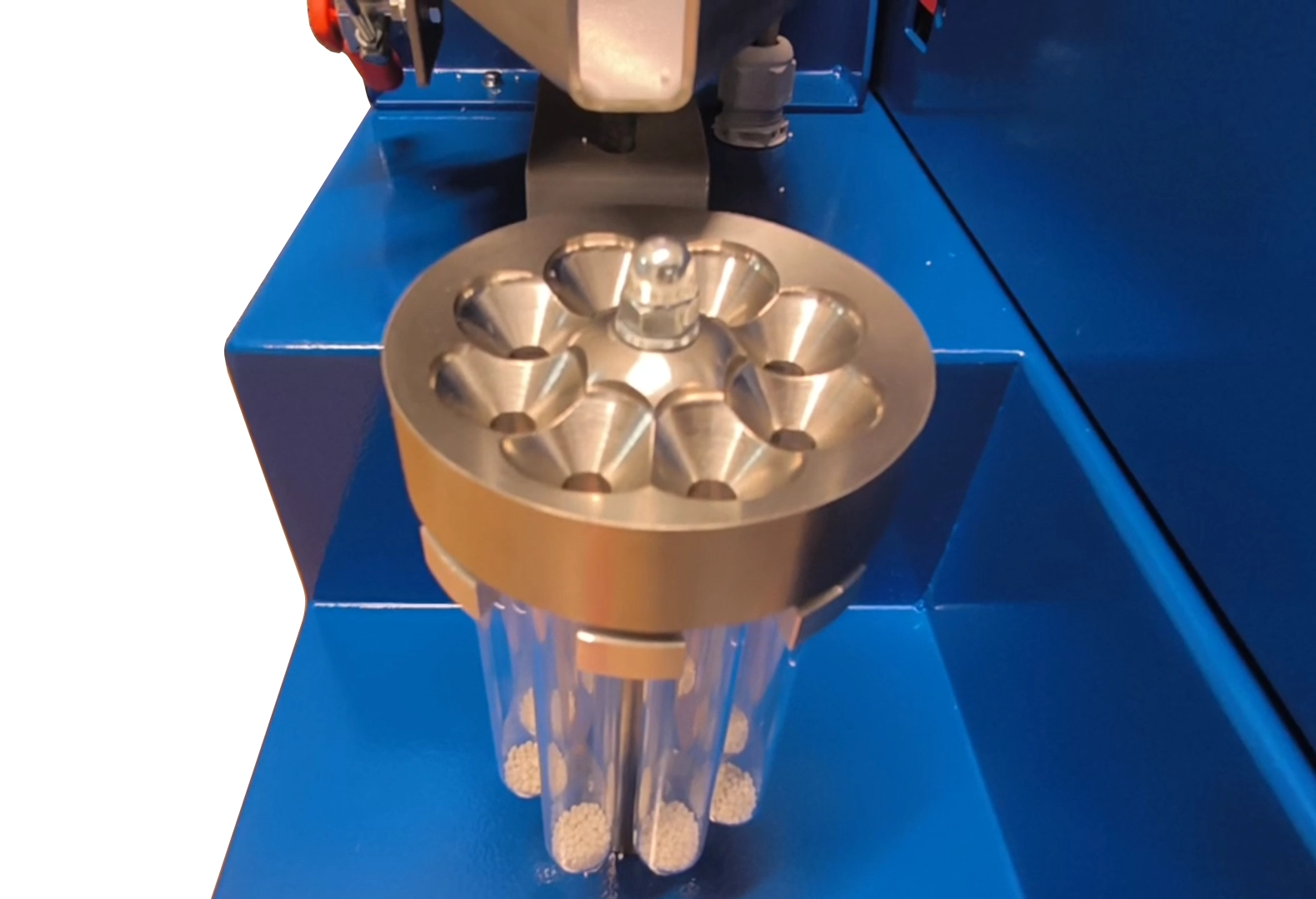

Während sich das kleine Karussell dreht, wird die Probe gleichmäßig auf die Sammelröhrchen verteilt. Die Rotation stellt sicher, dass jedes Röhrchen einen gleichen und repräsentativen Anteil des Materials erhält.
Die Bauweise gewährleistet Präzision selbst bei kleinen Mengen, wie den maximal 120 Kubikmillimetern dieses Geräts.
Nachdem das Material vollständig verteilt wurde, stoppt die Rotation und die Sammelbehälter können entnommen werden. Jeder Behälter enthält eine repräsentative Teilprobe, die zur weiteren Analyse bereit ist.
Die Teilproben können direkt analysiert oder je nach den spezifischen Anforderungen der Laborverfahren weiter geteilt werden.
Mini Sample Divider FAQ (Häufig gestellte Fragen)
Anwendungen
- Wird zur Vorbereitung feiner Erz- oder Mineralproben für die chemische Analyse eingesetzt und gewährleistet repräsentative Teilproben.
- Ideal zur Teilung feiner Pulver oder Granulate für Qualitätskontrollprüfungen.
- Wird zur Teilung feiner Boden- oder Saatgutproben für verschiedene landwirtschaftliche Studien eingesetzt.
- Geeignet für die Vorbereitung kleiner Teilproben feiner Partikel für Umweltuntersuchungen.
